硫化是橡膠制品生產(chǎn)中的關(guān)鍵工藝之一，硫化過程決定了橡膠制品的物理化學(xué)性能及其在應(yīng)用中的表現(xiàn)。硫化時(shí)間的設(shè)定是橡膠制品生產(chǎn)中的核心問題，直接關(guān)系到產(chǎn)品的質(zhì)量、生產(chǎn)效率以及能源消耗。本文將對(duì)橡膠硫化時(shí)間進(jìn)行詳細(xì)的解釋，探討其背后的原理、影響因素及其在不同應(yīng)用中的實(shí)際操作要求，以便提供一個(gè)全面的理解。

一、硫化的基本原理

硫化（Vulcanization）是將生橡膠轉(zhuǎn)化為具有彈性和機(jī)械強(qiáng)度的橡膠制品的化學(xué)過程。通過將橡膠加熱并與硫黃或其他交聯(lián)劑反應(yīng)，橡膠分子中的雙鍵形成交聯(lián)網(wǎng)絡(luò)結(jié)構(gòu)，橡膠從原來的線性高分子轉(zhuǎn)變?yōu)槿�維結(jié)構(gòu)。這種化學(xué)變化賦予了橡膠制品獨(dú)特的彈性、耐熱性、抗老化性能以及優(yōu)異的機(jī)械強(qiáng)度。

硫化反應(yīng)通常在一定溫度下進(jìn)行，因此硫化時(shí)間（Cure Time）是指橡膠在特定溫度下，完成所需硫化反應(yīng)的時(shí)間。硫化時(shí)間的準(zhǔn)確設(shè)定不僅能夠保證產(chǎn)品的性能，同時(shí)還能夠優(yōu)化生產(chǎn)效率，節(jié)約能源。

二、硫化時(shí)間的組成

硫化時(shí)間是一個(gè)綜合的概念，不僅僅包括反應(yīng)本身的時(shí)間，還要考慮橡膠內(nèi)部的傳熱過程和后續(xù)的硫化反應(yīng)。因此，在討論橡膠硫化時(shí)間時(shí)，通常需要考慮以下幾個(gè)組成部分：

1. 傳熱時(shí)間（Heat Transfer Time）：在硫化過程中，熱量需要從模具傳遞到橡膠材料的內(nèi)部，尤其是在厚制品的硫化過程中，橡膠內(nèi)部的溫度上升速度較慢。因此，在設(shè)定硫化時(shí)間時(shí)，必須考慮橡膠材料中心部位達(dá)到硫化溫度所需的時(shí)間。傳熱時(shí)間與橡膠的厚度、導(dǎo)熱率、初始溫度等因素密切相關(guān)。

2. 正硫化時(shí)間（Optimal Cure Time）：這是指橡膠在特定溫度下，達(dá)到最佳性能所需的時(shí)間。在硫化過程中，橡膠的物理化學(xué)性能會(huì)逐漸改善，但若硫化時(shí)間過長(zhǎng)，會(huì)導(dǎo)致橡膠的性能下降，稱為硫化返原。因此，正硫化時(shí)間是確保橡膠性能最佳的時(shí)間。

3. 后硫化時(shí)間（Post Cure Time）：有些橡膠制品在模具中脫模后仍會(huì)繼續(xù)發(fā)生硫化反應(yīng)，這種硫化效應(yīng)稱為后硫化。后硫化時(shí)間在一些厚制品或特殊應(yīng)用中至關(guān)重要，因?yàn)樗�能夠確保產(chǎn)品在出模后繼續(xù)固化并增強(qiáng)性能。

三、影響硫化時(shí)間的因素

影響硫化時(shí)間的因素復(fù)雜多樣，涵蓋了橡膠配方、工藝條件、制品結(jié)構(gòu)等方面。具體來說，以下因素對(duì)硫化時(shí)間的設(shè)定至關(guān)重要：

1. 橡膠配方

橡膠的配方對(duì)硫化時(shí)間有著顯著的影響，主要體現(xiàn)在硫化體系、橡膠種類、填料和其他助劑的選擇上。

- 硫化體系：硫化體系決定了橡膠硫化的化學(xué)反應(yīng)過程。硫黃是最常用的硫化劑，它能夠在較低溫度下與橡膠分子形成交聯(lián)，但硫黃硫化體系的硫化速度較慢。相比之下，過氧化物硫化體系反應(yīng)速度較快，能夠在較短時(shí)間內(nèi)完成硫化。因此，過氧化物硫化體系的硫化時(shí)間通常比硫黃硫化體系短。

- 橡膠種類：不同種類的橡膠材料對(duì)硫化時(shí)間的要求也不同。天然橡膠（NR）具有較快的硫化速度，通常硫化時(shí)間較短；而合成橡膠如丁腈橡膠（NBR）和氯丁橡膠（CR）硫化時(shí)間相對(duì)較長(zhǎng)。

- 填料：橡膠配方中填料的種類和含量對(duì)硫化時(shí)間有顯著影響。例如，炭黑是常用的增強(qiáng)填料，它不僅可以提高橡膠的機(jī)械強(qiáng)度，還能夠提高橡膠的導(dǎo)熱率，從而縮短硫化時(shí)間。反之，某些非導(dǎo)電填料如白炭黑，導(dǎo)熱性差，會(huì)延長(zhǎng)硫化時(shí)間。

2. 產(chǎn)品厚度與結(jié)構(gòu)

產(chǎn)品的厚度是影響硫化時(shí)間的關(guān)鍵因素之一。由于橡膠的導(dǎo)熱性較差，厚制品的硫化時(shí)間比薄制品長(zhǎng)得多。這是因?yàn)闊崃啃枰�較長(zhǎng)時(shí)間才能傳遞到橡膠的內(nèi)部，尤其是制品的中心部位。因此，厚度越大，傳熱時(shí)間越長(zhǎng)，硫化時(shí)間也就越長(zhǎng)。

此外，帶有金屬骨架或其他導(dǎo)熱性材料的橡膠制品，因骨架能夠加速熱量傳遞，硫化時(shí)間通常比純橡膠制品短。例如，帶有金屬骨架的橡膠密封件，在硫化過程中，熱量能夠通過金屬骨架迅速傳遞到橡膠內(nèi)部，從而縮短傳熱時(shí)間和硫化時(shí)間。

3. 硫化溫度

溫度是決定硫化時(shí)間長(zhǎng)短的最重要變量之一。硫化反應(yīng)是一個(gè)溫度敏感的化學(xué)反應(yīng)，溫度越高，硫化速度越快，所需的硫化時(shí)間就越短。通常，橡膠硫化的溫度范圍為140℃至200℃之間，具體溫度取決于橡膠配方和硫化體系。

為了更好地控制硫化時(shí)間，生產(chǎn)中常使用硫化儀測(cè)試橡膠的硫化曲線（如焦燒時(shí)間、正硫化時(shí)間等），從而確定在特定溫度下的最佳硫化時(shí)間。

4. 初始溫度

橡膠材料的初始溫度對(duì)硫化時(shí)間也有一定影響。如果橡膠材料在進(jìn)入模具之前已經(jīng)被預(yù)熱到較高的溫度，則在硫化過程中，橡膠所需的傳熱時(shí)間會(huì)減少，硫化時(shí)間也會(huì)縮短。這在某些快速硫化工藝中尤為常見，例如注射硫化工藝中，膠料在經(jīng)過注膠口時(shí)，溫度會(huì)升高，初始溫度更高的橡膠硫化時(shí)間通常較短。

5. 硫化設(shè)備與工藝

不同的硫化工藝和設(shè)備也會(huì)影響硫化時(shí)間。例如，模壓硫化、注射硫化和轉(zhuǎn)注硫化等不同的工藝方式會(huì)影響橡膠材料的溫度變化和硫化效率。在模壓硫化中，膠料的初始溫度較低，而在注射硫化中，膠料會(huì)在成型過程中被加熱，從而縮短硫化時(shí)間。

硫化設(shè)備的溫度均勻性、加熱速率、模具的設(shè)計(jì)等也會(huì)對(duì)硫化時(shí)間產(chǎn)生影響。模具的高度、傳熱面積、環(huán)境溫度以及散熱面積等因素都會(huì)影響熱量傳遞效率，從而影響硫化時(shí)間的設(shè)定。

四、硫化時(shí)間的計(jì)算

在實(shí)際生產(chǎn)中，橡膠硫化時(shí)間的設(shè)定需要綜合考慮上述因素，并通過實(shí)驗(yàn)測(cè)試和計(jì)算確定。通常，硫化時(shí)間的計(jì)算可以使用以下公式：

硫化時(shí)間 = 傳熱時(shí)間+正硫化時(shí)間-等效后硫化時(shí)間

- 傳熱時(shí)間：傳熱時(shí)間取決于產(chǎn)品的厚度、橡膠的導(dǎo)熱率以及硫化設(shè)備的加熱效率。

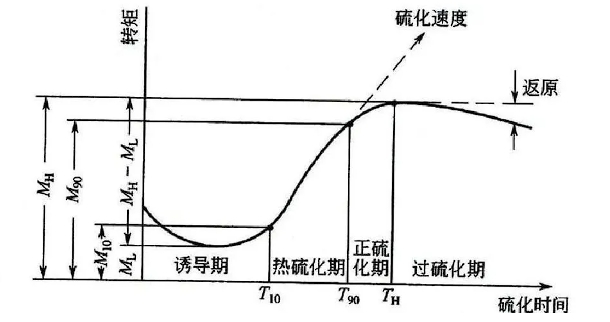

- 正硫化時(shí)間：正硫化時(shí)間可以通過硫化儀測(cè)試橡膠的硫化曲線得到。硫化曲線中通常包括焦燒時(shí)間（T10，指橡膠開始硫化的時(shí)間）、正硫化時(shí)間（T90，指橡膠性能達(dá)到最佳的硫化時(shí)間）等。

- 等效后硫化時(shí)間：對(duì)于某些厚制品，后硫化效應(yīng)需要在產(chǎn)品脫模后繼續(xù)進(jìn)行，此時(shí)需要考慮等效的后硫化時(shí)間。

在實(shí)際生產(chǎn)中，厚度較大的橡膠制品通常需要更長(zhǎng)的傳熱時(shí)間，而較薄的橡膠制品硫化時(shí)間相對(duì)較短。例如，厚度為10mm的橡膠制品，可能需要30分鐘的硫化時(shí)間，而厚度為50mm的橡膠制品，硫化時(shí)間則可能需要90分鐘甚至更長(zhǎng)。

五、硫化時(shí)間過長(zhǎng)或過短的影響

硫化時(shí)間的設(shè)定過長(zhǎng)或過短都會(huì)對(duì)橡膠制品的性能產(chǎn)生不利影響，因此精確設(shè)定硫化時(shí)間至關(guān)重要。

1. 硫化時(shí)間過短

硫化時(shí)間過短會(huì)導(dǎo)致橡膠制品的硫化不完全，表現(xiàn)為橡膠的彈性不足、強(qiáng)度不夠、耐老化性能差等。硫化不完全的橡膠在使用中容易出現(xiàn)性能下降、開裂等問題，嚴(yán)重影響產(chǎn)品的使用壽命。

2. 硫化時(shí)間過長(zhǎng)

硫化時(shí)間過長(zhǎng)則可能導(dǎo)致橡膠出現(xiàn)“硫化返原”的現(xiàn)象，即硫化過度。硫化過度會(huì)導(dǎo)致橡膠的物理性能下降，如彈性降低、硬度過大、耐磨性變差等。此外，硫化時(shí)間過長(zhǎng)還會(huì)造成能源的浪費(fèi)，增加生產(chǎn)成本，降低生產(chǎn)效率。

硫化時(shí)間的設(shè)定是橡膠制品生產(chǎn)中至關(guān)重要的步驟，它直接影響著產(chǎn)品的性能、生產(chǎn)效率和成本控制。硫化時(shí)間的確定需要綜合考慮橡膠配方、產(chǎn)品結(jié)構(gòu)、工藝條件等多方面的因素，通常通過實(shí)驗(yàn)確定最佳參數(shù)。

通過合理的硫化時(shí)間控制，生產(chǎn)者可以確保橡膠制品在保持最佳物理化學(xué)性能的同時(shí)，最大限度地提升生產(chǎn)效率、降低成本，并減少能源浪費(fèi)。在現(xiàn)代橡膠制品制造中，硫化時(shí)間的精確控制依賴于先進(jìn)的測(cè)試設(shè)備和自動(dòng)化技術(shù)，以確保產(chǎn)品質(zhì)量的一致性和穩(wěn)定性。

文章來源于《裝備環(huán)境工程》及公眾號(hào)《裝備融合平臺(tái)》，如有侵權(quán)請(qǐng)聯(lián)系我們刪除，謝謝。
