BPA硫化程度的計算
2017-3-16 來源：hopetest 作者：hopetestBPA硫化程度的計算
摘要：BPA是專門分析橡膠硫化發泡的臨界時間。采用標準的楔形斷面試樣，以標準測試環境來捕捉硫化中的BP（發泡點時間），同時將此時間準確計算出BP的硫化程度，運用Excel軟件，以多項式（二次式）擬合，計算出發泡點的硫化程度。改變了以正硫化點t90來計算硫化程度。明顯提高了判定水平，此方法也適用于橡膠的硫化測溫中。
關鍵詞:發泡點分析儀BPA；硫化測溫；發泡點時間；硫化程度；多項式
BPA橡膠試樣為楔形，在標準作業后，觀察到氣孔位置可計算出硫化時間（等效硫化時間），此外還需對已知硫化時間確定其在硫化過程中處于什么階段，即硫化程度（Cure Degree以下簡稱CD），這對膠料性能的分析很重要。行業內一直沿用以正硫化時間為基準的方法，隨著軟件對數理統計功能的發展，智能化程度較高的Excel數據表，可以對散點進行趨勢線選擇，其中線性和多項式基本滿足要求（其中線性為一次函數，多項式為二次函數）。兩者相比較，與散點分布接近的是多項式曲線的擬合，因此用多項式曲線可以有效準確的表征硫化程度的值。
1 當前的CD的計算
1.1 BPA測試時CD的計算:
|
表 1 BPA各測溫點的硫化時間與硫化程度 |
||||
|
測溫點 |
Ch1 |
Ch2 |
Ch3 |
Ch4 |
|
tEQ (s) |
266.15 |
168.55 |
93.27 |
45.49 |
|
CD (%) |
57.91 |
36.67 |
20.29 |
9.90 |
*摘自20140617測試胎面膠試樣時的數據，t90=459.6s
表1 中表示了四個測溫點的硫化時間和硫化程度（皆以正硫化時間的比值）
1.2 TBR測溫時CD的計算
|
表2 輪胎測溫時的硫化程度的表示 |
|||||
|
通道 |
部件名稱及位置 |
膠名 |
t90 |
tEQ |
CD% |
|
12 |
包布外端點（下） |
B1 |
20.34 |
2.44 |
12 |
|
14 |
反包端點（下） |
B1 |
20.34 |
2.64 |
13 |
|
13 |
反包端點（上） |
B1 |
20.34 |
4.27 |
21 |
|
11 |
包布外端點（上） |
B1 |
20.34 |
5.29 |
26 |
|
12 |
包布外端點（下） |
E5 |
13.29 |
2.92 |
22 |
|
12 |
包布外端點（下） |
G8 |
10.21 |
2.35 |
23 |
|
3 |
胎肩中（上模） |
A2 |
19.37 |
7.36 |
38 |
|
10 |
胎側（下模） |
F6 |
19.90 |
5.97 |
63 |
|
4 |
胎肩中（下模） |
A2 |
19.37 |
5.81 |
30 |
*摘自：131023 12R22.5-XXX 的TBR ,tEQ為測溫后計算的等效硫化時間（卸除內壓時的硫化時間）
表2 為某廠12R22.5硫化測溫時所測試并計算的硫化時間和CD，CD的計算同上，國內外某些企業用t95為正硫化時間計算的。
2 硫化時間與CD的關系
為了解流變曲線中硫化時間所反映的CD，究竟是否合理，特對已知CD的硫化時間作以下表，如下：
|
表 3 TBR中四個膠料的151℃下的流變數據 單位：分 |
|||||
|
|
t10 |
t30 |
t50 |
t60 |
t70 |
|
胎面 |
6.1 |
8.1 |
9.3 |
10.1 |
11.2 |
|
帶束層 |
4.21 |
6.9 |
9.09 |
10.5 |
12.3 |
|
墊膠 |
4.3 |
5.5 |
6.3 |
6.8 |
7.5 |
|
胎側 |
5.4 |
7.2 |
8.3 |
9.0 |
9.8 |

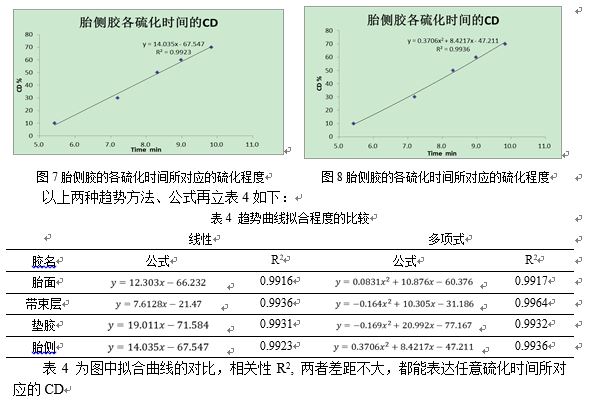

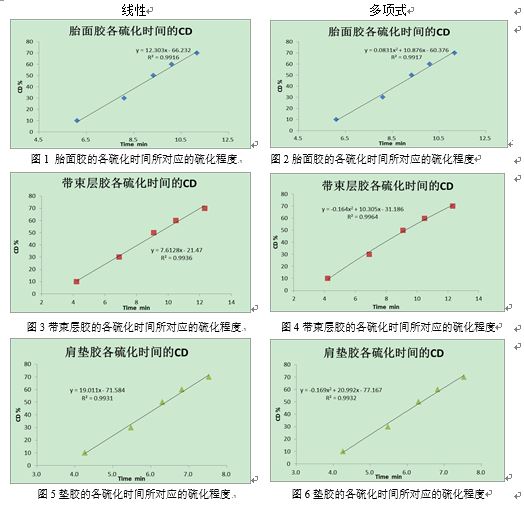

對表3數據用Excel作散點圖，來觀察各膠料在同一溫度下硫化時間與CD間的關系，
共分兩個圖，左面為線性（一次函數），右面為多項式（二次函數）
詳圖如下：
3 與原計算CD的方法進行比較
以胎面、墊膠為例，對已知CD的計算結果比較列表，如下：
表 5 新舊兩法CD計算的對比
已知CD%
10
30
50
60
70
舊法
胎面CD%
36.53
48.50
55.68
60.47
67.07
墊膠CD%
38.73
49.55
56.76
61.26
67.57
新法
胎面CD%
8.94
33.30
48.55
58.03
71.19
墊膠CD%
9.40
32.60
48.38
58.07
71.57
注：舊法以胎面及墊膠的t90分別為16.7m,11.1m，新法以線性方程計算
表 6 新舊兩法CD計算的絕對差之比
已知CD%
10
30
50
60
70
舊法
胎面ΔCD%
26.53
18.50
5.68
0.47
-2.93
墊膠ΔCD%
28.73
19.55
6.76
1.26
-2.43
新法
胎面ΔCD%
-1.06
3.30
-1.45
-1.97
1.19
墊膠ΔCD%
-0.60
2.60
-1.62
-1.93
1.57
注：數中的差=計算值-已知值
表5以已知CD硫化時間的t10，t30… 分別對不同計算CD方法進行對比。以t90 作基準計算CD（簡稱舊法）及用表4中線性公式計算CD（簡稱新法）。
表6表示新舊計算方法反映的差異，舊法計算的數據在硫化最初期階段相差懸殊，到達硫化程度60%后相差減少；新法計算數據在硫化階段相差值較小，相對比較平穩。而發泡時間基本發生于最初階段，舊法此階段差異大，因此采用其表征CD值是不可取的。
從表5可知，當處于10%的CD時，按照老法計算達到26.5%~28.7%。表2（按老法計算）中大部分部位的CD都接近30%或30%以下，反包端點,包布外端點僅12%，13%（其確切CD大致為5%左右）。顯然許多部件處于欠硫狀態，老法的計算方法很不科學。
4 BPA中CD的計算
4.1 BPA不同位置的CD.

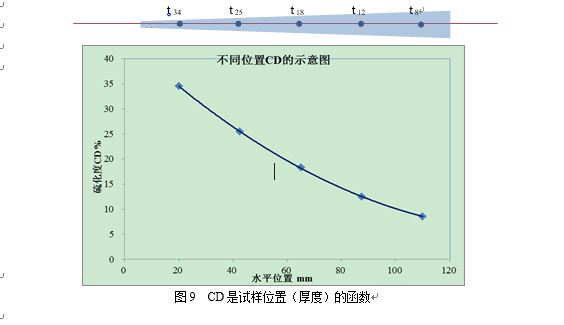

下圖為BPA所用試樣的斷面圖，其上下為熱源，因是楔形，中心線上下表示厚度，從左至右厚度增加，位置（僅指水平位置）與厚度是相關的（因此在表示與溫度等相關性上可直接以位置就可）
，圓點分別表示埋設的熱電偶熱端點（各端點間距離相等）。
不同位置的CD值不同，隨著位置值（厚度）的增加，CD值下降，即CD是位置的函數，且是個減函數。位置向右，CD值下降。硫化時間從t34降至t8 。
4.2 BPA實例
根據BPA試樣的楔形中心不等厚的特點，先計算出四個熱電偶測溫點的（等效）硫化時間，然后按照表4所述的公式分別計算出四個測溫點的CD
（1）列表 將發泡點位置和四個測溫點的位置列表如下：
表7 測溫點與發泡點的水平位置與硫化程度
項 目
Ch1
Ch2
Ch 3
Ch 4
LBP
L /mm
20
50
80
110
105.8
CD /%
35.26
24.65
16.90
11.20
注：L表示水平位置間的距離，Ch1- Ch4為四個測溫點，LBP 為BP點的距離

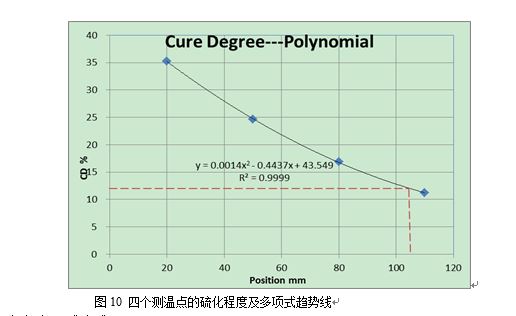

（2）作圖并畫趨勢線
根據多項式公式 y=0.0014x2-0.4437x+43.549
求得發泡點的（LBP）硫化度CD%=0.0014×105.82-0.4437×105.8+43.549
=12.27（Excel中數據計算要小些，其精度較高），正如圖中兩虛線所交匯點，這就是發泡點的硫化度即tBP=t12.27說明硫化度在12.27%前膠料會發泡。
5 結語
BPA發泡點分析儀是分析硫化中發泡點的時間，輪胎硫化測溫是需獲得輪胎各部件的硫化時間。但僅知道硫化時間并不能滿足要求，CD的確認很是必要。但舊法的確認已經落伍，尤其是當硫化中的起硫階段，徹底改變這過時的判斷方法對于當今日益發展的橡膠工業來說越來越顯得有必要，相信新法的啟用和發展會越來越廣。
朱逸
